Une chaîne à plaques se compose de chaînes à maillons à haute résistance conçues pour des contraintes mécaniques élevées, des charges axiales directes et un levage continu et lourd dans une direction linéaire. Ces composants sont conçus selon les normes DIN 8187/8188 et ISO 606, et leur résistance à la traction est supérieure à 1 000 kN.
Le Chaîne Universal fournit des options de chaînes à plaques industrielles conçues selon les exigences internationales précises en matière de charges et de tolérances. En tant qu'entreprise, nous détenons la certification ISO 9001 et pouvons supporter plus de 1 000 équipementiers dans le monde. Nous veillons à ce que nos lignes de production maintiennent une durée de vie en fatigue maximale dans des environnements d'exploitation extrêmes.

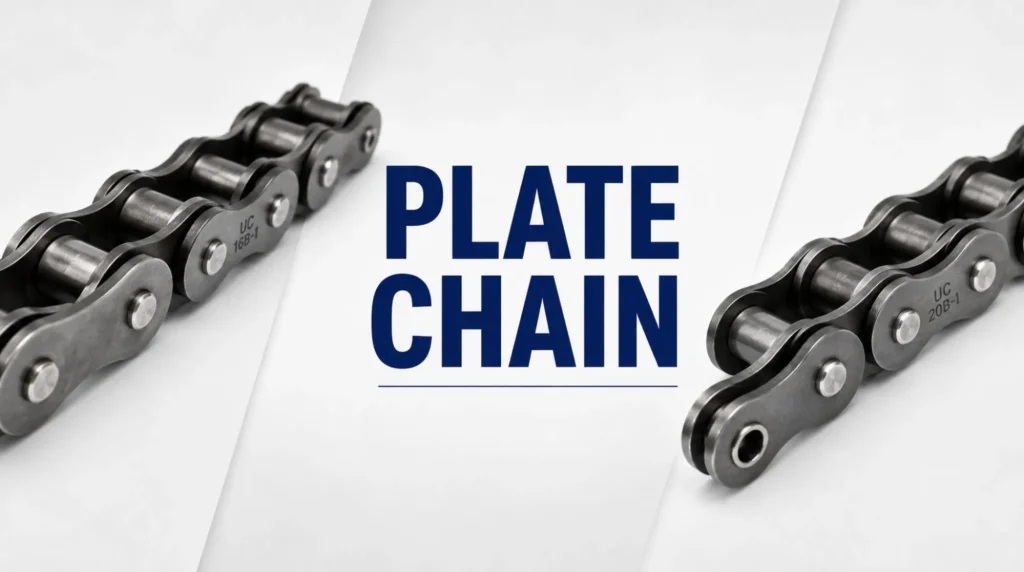

Une chaîne à plaques est un ensemble de chaînes industrielles composé de plaques d'acier reliées par des axes de charge rectifiés avec précision.
Ceci est différent des chaînes de transmission de puissance car il utilise l'imbrication des plaques de maillons pour répartir uniformément la charge de traction sur toute la chaîne. Il n'y a pas de bagues ni d'éléments roulants dans l'ensemble ; au lieu de cela, il y a une section transversale métallique complète pour supporter la charge de traction.
Ces chaînes sont généralement conçues par des ingénieurs pour des applications de tension robustes telles que le levage et la contre-balance. Elles sont utilisées dans les endroits où la machinerie subit une contrainte constante. Grâce à une conception et un traitement thermique appropriés de l'alliage, un ensemble est obtenu qui peut supporter une contrainte constante sans déformation permanente.
Bien que les chaînes à plaques et les chaînes à lamelles présentent des similitudes dans l'empilement des plaques sur des axes de joint, leur comportement dynamique et leur conception sont différents :
Une chaîne à plaques robuste utilise des profils de maillons durcis pour des cycles répétés à travers des pignons ou des guides de chenilles. Les chaînes à lamelles (type AL, BL ou LL), en revanche, sont des chaînes de liaison entraînées par la tension conçues pour passer à travers des poulies et non des pignons entraînés par des dents.
| Caractéristique mécanique | Chaîne à plaques robuste | Chaîne à lamelles (série AL/BL/LL) |
| Mouvement principal | Convoyage continu ou entraînement linéaire | Tension alternative / levage vertical |
| Interface d'engagement | Pignons d'entraînement ou pistes plates | Poulies lisses ou tambours de guidage |
| Composants internes | Plaques de maillons, axes, bagues optionnelles | Plaques de maillons alternées empilées et axes uniquement |
| Optimisation de la fatigue | Fatigue de cyclage continu dynamique | Charge de traction statique élevée et résistance aux chocs |
Si vous avez un système entraîné par pignon rotatif pour le transport de matériaux en vrac et/ou le déplacement de pièces de machines, utilisez une chaîne à plaques spéciale pour convoyeur et non une chaîne à lamelles non articulée.
Choisir la bonne chaîne à plaques implique de déterminer les forces mécaniques, les conditions de fonctionnement et le système d'entraînement impliqués dans votre équipement. Les types courants de chaînes à plaques comprennent les suivants :
Ces chaînes sont utilisées dans les machines de construction principalement pour les équipements lourds afin de les aider à supporter des contraintes extrêmes. Leurs applications clés dans les machines de construction comprennent :
Les grues sur chenilles télescopiques et les systèmes de flèche hydraulique utilisent des liaisons hautement résistantes à la traction pour lever et abaisser des charges de plusieurs tonnes en étendant ou en rétractant les sections de flèche. Le taux d'allongement de telles chaînes doit rester minimal sous contrainte extrême pour garantir la précision de l'opérateur.
Les excavatrices et les trancheuses continues sont soumises à des charges d'impact et à des conditions de travail abrasives difficiles. Ces chaînes sont utilisées pour transférer en continu le couple vers les dents de creusement tout en supportant des contraintes élevées dues à l'impact des roches sans subir de cisaillement de goupille.
Pour plus d'informations sur les différents modèles de chaînes de trancheuses, consultez le guide détaillé de Universal Chain sur qu'est-ce qu'une chaîne de trancheuse.
Des chaînes à maillons de traction spécialement traitées thermiquement sont utilisées dans les systèmes d'alimentation des finisseurs pour le mouvement de l'asphalte chaud sur le tablier de la machine. Les plaques de maillons résistent à la dilatation thermique et maintiennent la stabilité dimensionnelle à des températures supérieures à 180 °C.
Sélectionner une chaîne industrielle signifie déterminer les bonnes caractéristiques mécaniques.
Ce paramètre indique la distance entre les centres des goupilles d'articulation. La chaîne industrielle est disponible en pas variant entre 12,7 mm (0,5 pouce) et 101,6 mm (4,0 pouces). Des pas plus grands augmentent la capacité de traction mais nécessitent des roues motrices ou des pignons plus grands.
UTS représente la force statique maximale qu'une chaîne peut supporter sans défaillance structurelle. Les capacités de charge élevées signifient des valeurs de traction de 50 à 1 500 kN, en fonction de l'épaisseur de la plaque et du serrage des maillons.
La fabrication de haute précision et les normes de qualité jouent un rôle essentiel dans la durée de vie et la résistance à la fatigue de la chaîne.
Les meilleures entreprises, comme Universal Chain, suivent les normes de qualité ISO 9001 et les normes de dimensionnement internationales telles que DIN 8187/8188 et ISO 606.
La maintenance et l'inspection garantissent la longévité en prévenant l'usure excessive, le rayage des goupilles et les pannes de machine prématurées.
Mesurez régulièrement la quantité de allongement de la chaîne sur une portée de 10 à 20 pas avec un pied à coulisse de haute précision. Remplacez toute chaîne dont l'allongement dépasse 2 %, car cela entraîne un mauvais engrenage des pignons et une répartition inégale de la charge.
La lubrification vous aidera à éviter l'usure métal contre métal des goupilles dans les trous des plaques. Pour plus d'informations sur la sélection et l'application d'huile sur les machines de levage, consultez l'article de Universal Chain sur article sur la lubrification des chaînes à feuilles pour chariots élévateurs et appareils de levage.
Pour des applications de manutention plus générales, consultez le guide complet de l'entreprise sur guide des utilisations des chaînes de convoyeur.
La chaîne à feuilles AL est une série de charges légères, principalement utilisée dans les chariots élévateurs hydrauliques manuels, les chariots élévateurs électriques de petit tonnage et les chariots élévateurs diesel de petit tonnage.
Voir plus
DÉTECTION IA (application utilisée : https://copyleaks.com/ai-detector)

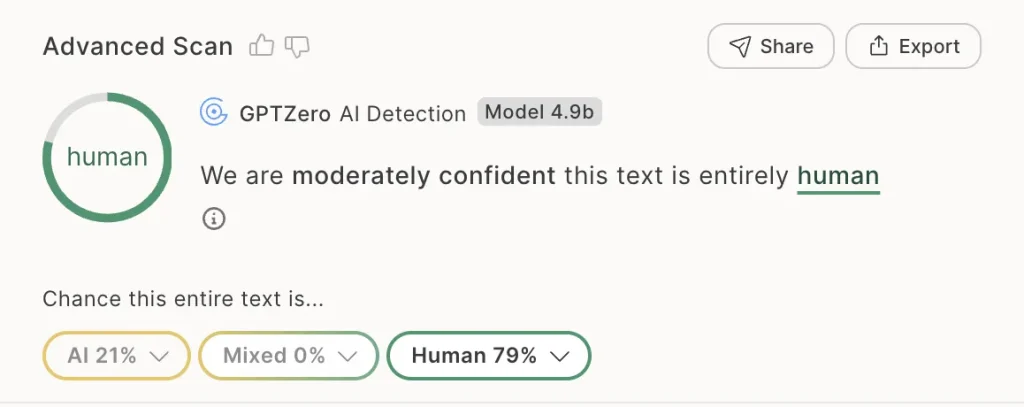

DÉTECTION IA (application utilisée : https://gptzero.me/)
